Операция выдавливание по траектории - это очень мощный инструмент в 3D-моделировании, который способен заменить вращение и обычное выдавливание.

Он создаёт объёмную форму, перемещая двумерный профиль (сечение) вдоль заданной кривой (траектории). В отличие от простого выдавливания, где путь просто перпендикулярный плоскости эскиза, здесь траектория задаётся явно.

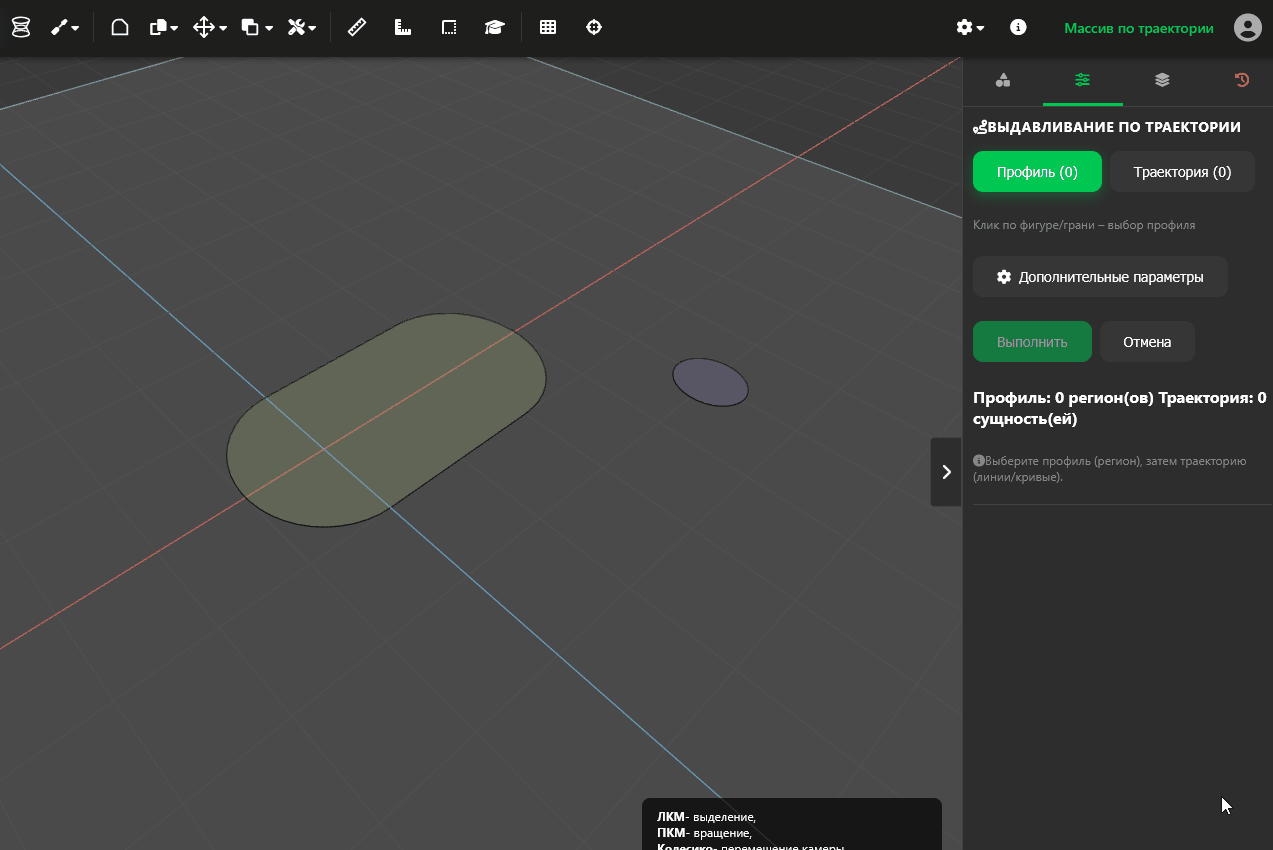

Позволяет выдавить профиль (выбранные элементы чертежа) вдоль заданной траектории.

Для построения требуется

Выбрать профиль

Профиль - это поперечное сечение будущего объекта.

В качестве профиля можно выбрать любые регионы (фигуры) чертежа. Как и в обычном выдавливании, смежные и пересекающиеся регионы автоматически объединяются.

Для выбора профиля переключитесь в соответствующий режим (он включается по умолчанию), и выберите нужные регионы нажатием ЛКМ.

Снять выделение можно повторным нажатием ЛКМ.

Выбрать траекторию

Траектория - это путь, вдоль которого перемещается выбранный контур (профиль), формируя новое 3D-тело. Она задаёт направление, протяжённость и форму движения профиля.

Для выбора траектории переключитесь в соответствующий режим, и выберите сегменты траектории нажатием ЛКМ. Они подсвечиваются при наведении.

Снять выделение можно повторным нажатием ЛКМ.

В качестве сегментов можно выбрать любой элемент любого чертежа (или нескольких чертежей).

После указания траектории нажмите кнопку "Применить"

Не обязательно, чтобы путь был по центру профиля!

Профиль может находиться в любом месте (и даже на плоскости пути), при указании пути он автоматически отцентруется.

Скручивание

Профиль можно равномерно скрутить по мере выдавливания. Для этого просто укажите угол скручивания в дополнительных параметрах.

Масштаб

Профиль можно равномерно масштабировать по мере выдавливания.

Для этого просто укажите масштаб конца выдавливания в дополнительных параметрах.
