Разрезать, отразить, рабочая плоскость

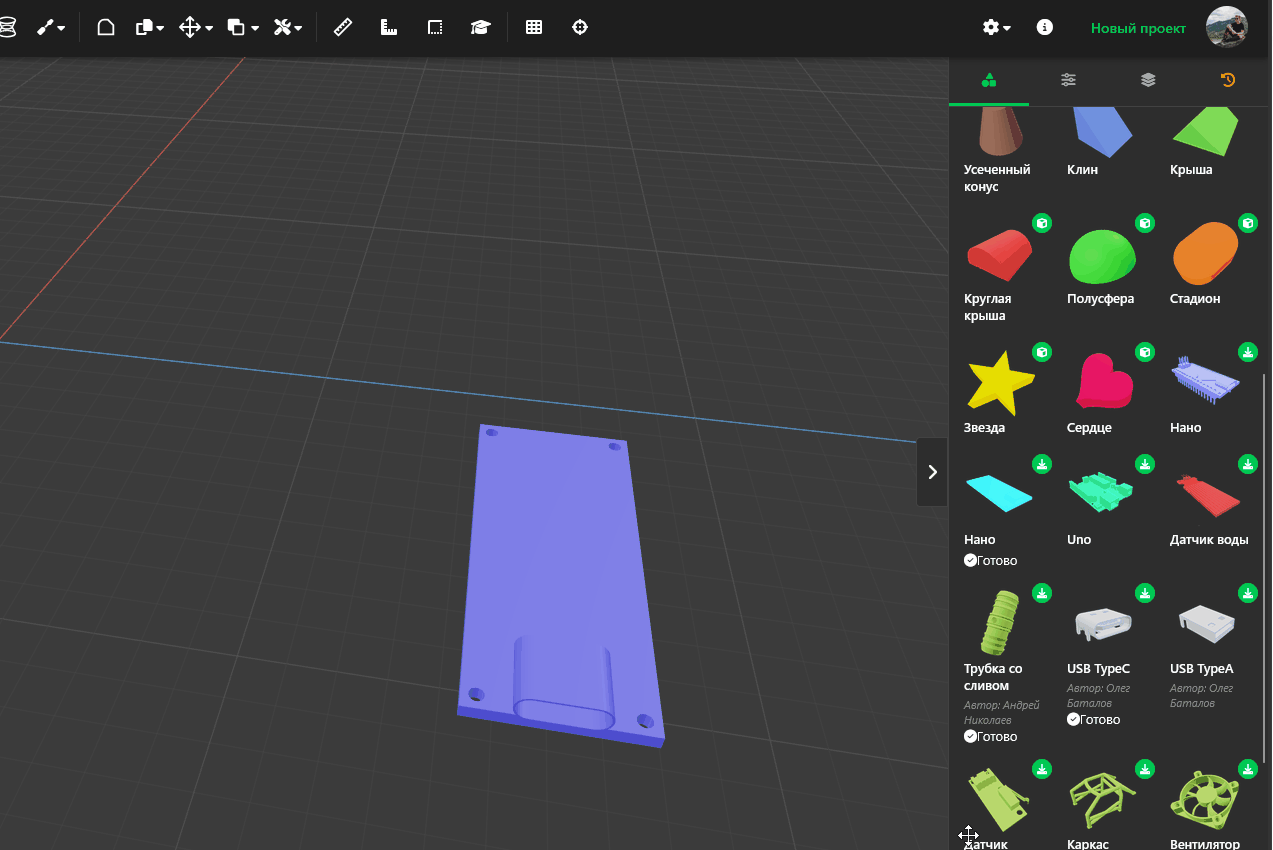

Рабочая плоскость

Для операций "разрезать" и "отразить" требуется рабочая плоскость.

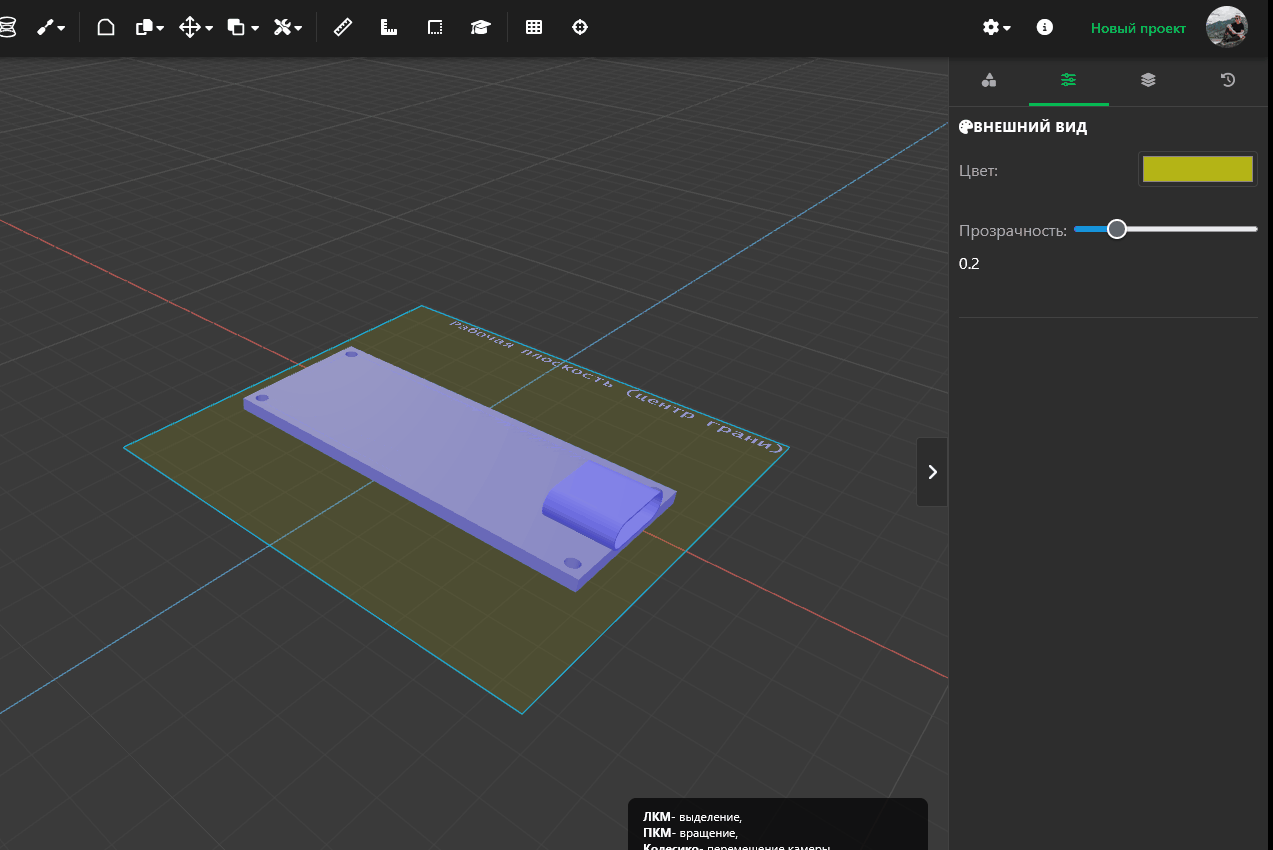

Рабочую плоскость можно построить на любой грани объекта или на 3х базовых плоскостях (XY, XZ, ZY).

Для рабочей плоскости работают все операции трансформации (перемещение, вращение, масштабирование).

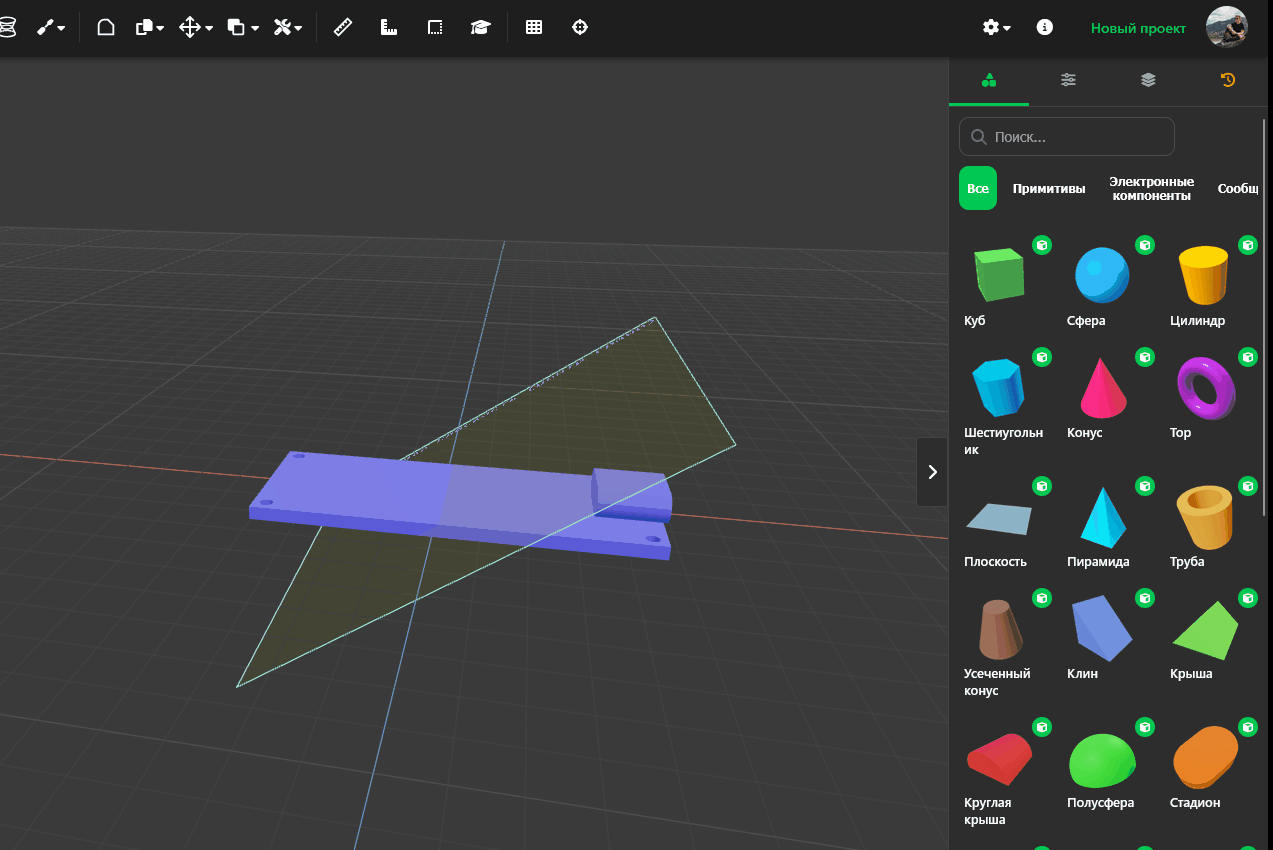

Операция "Разрезать"

1. Для операции разрезания нужно предварительно выделить разрезаемый объект.

2. После активации вам будет предложено выбрать рабочую плоскость, по которой объект будет разрезан.

3. После применения получаются два объекта, точно поделенных по рабочей плоскости.

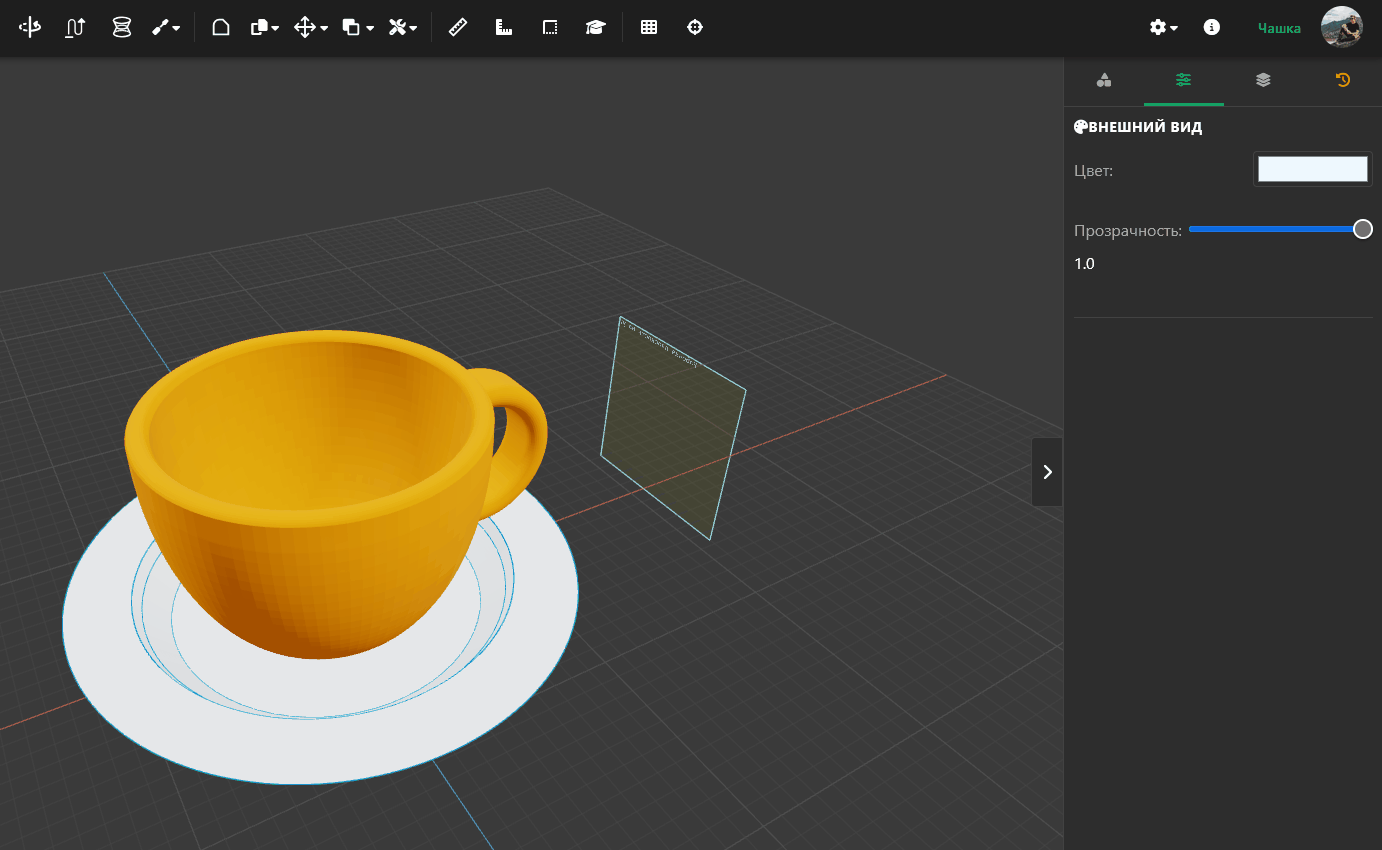

Операция "Отразить"

Отражение позволяет создать зеркальную копию выделенных объектов.

- Поддерживается отражение относительно осей XYZ (тогда отраженная копия останется на месте), и отражение относительно рабочей плоскости.

- Для отражения относительно оси, просто выберите нужную ось.

- Для отражения относительно рабочей плоскости, выберите нужную плоскость.

- Параметр "Удалить исходные объекты" позволяется после применения операции оставить только копию, оригинал при этом удалится.

После применения появляется отраженный объект.
