Построение по сечениям (Loft)
Позволяет создать форму путём плавного соеденения нескольких сечений.
В качестве сечений могут выступать чертежи или грани объектов.
Можно соединять грани объектов напрямую, например грани куба и цилиндра.

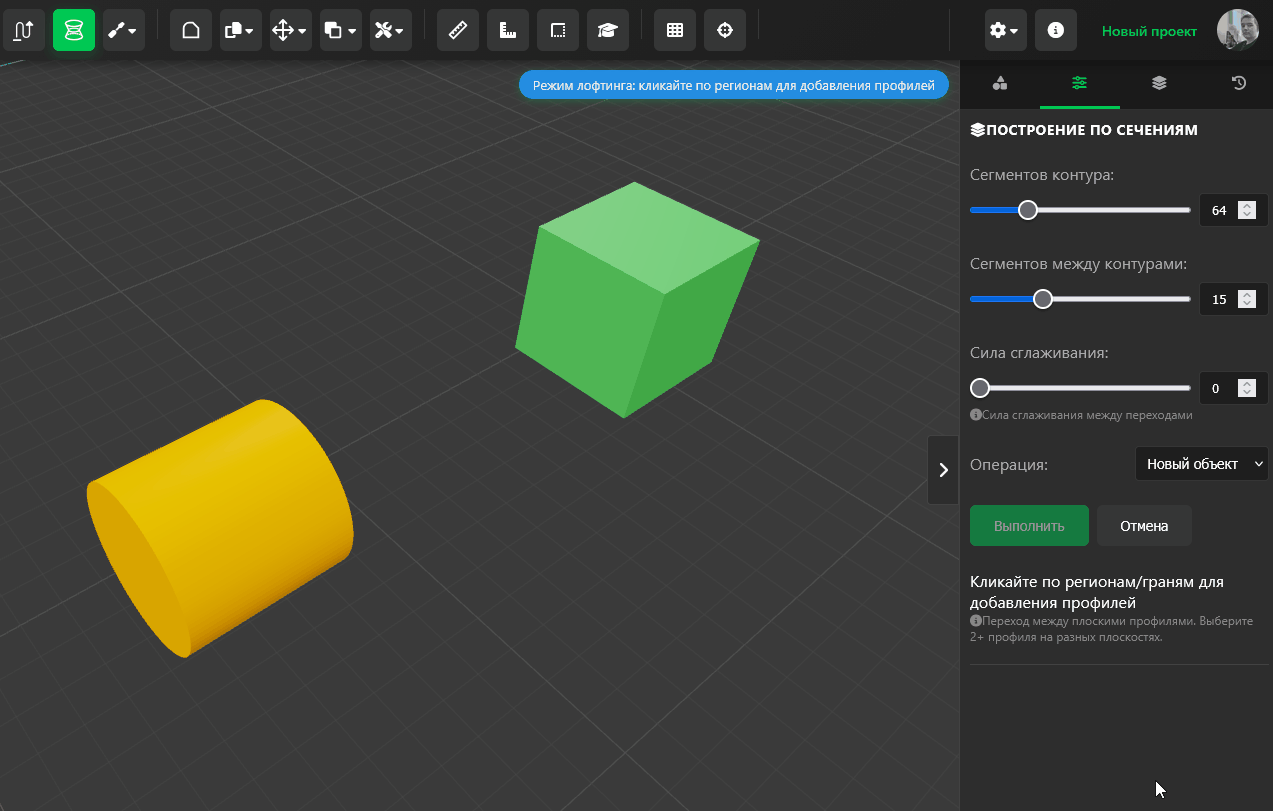

Построение по граням
Для построения фигуры по граням объектов достаточно при включенном инструменте выделить требуемые грани.
При этом автоматически включается операция "Объеденить", в результате кторой объекты, после применения, соединятся с построенной фигурой в единое целое.
Если этого не требуется, нужно выбрать операцию "Новый объект".

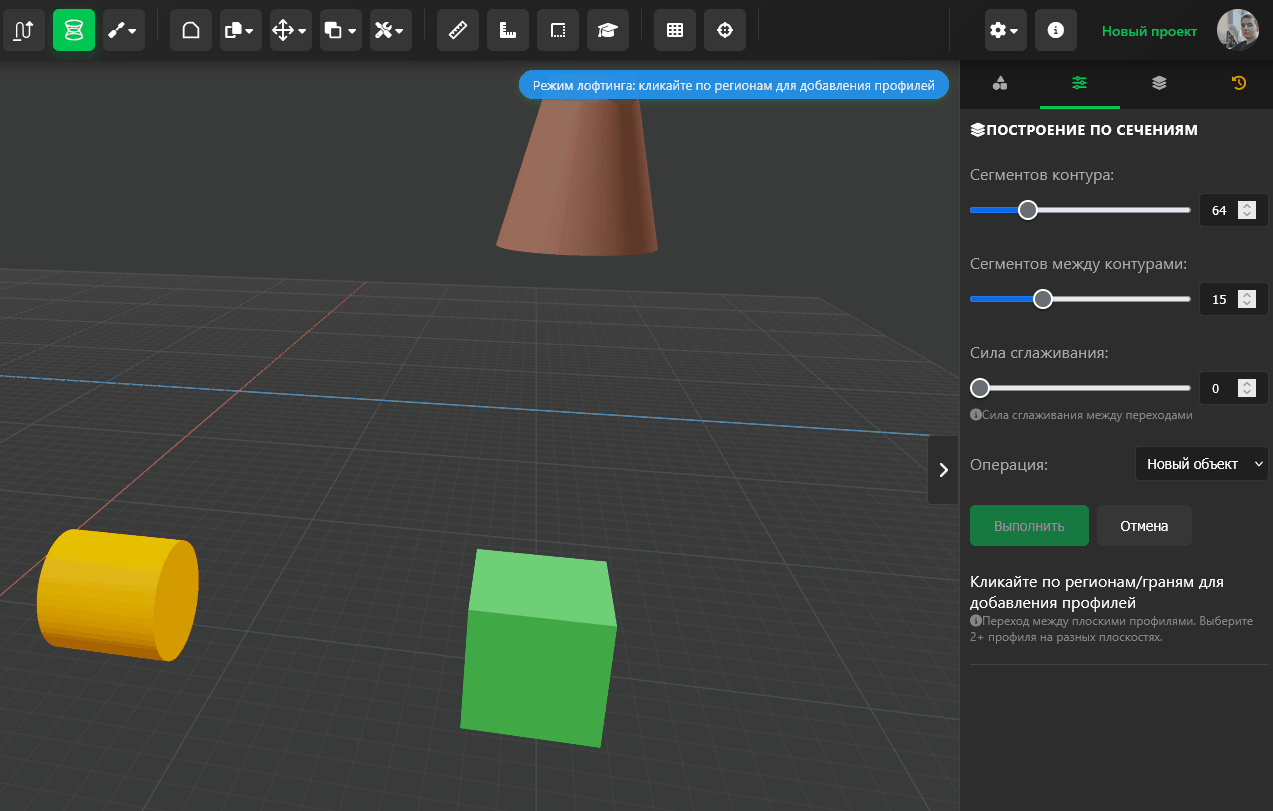

Колличество сечений не ограничено!
Можно соединить сразу несколько объектов или сечений.
Внимание! При использовании граней объектов в качестве сечений ассоциативность не сохраняется. То есть при изменении исходного объекта результат операции не изменится.
Построение по чертежам
Для построения по чертежам вам потребуется два и более чертежей.

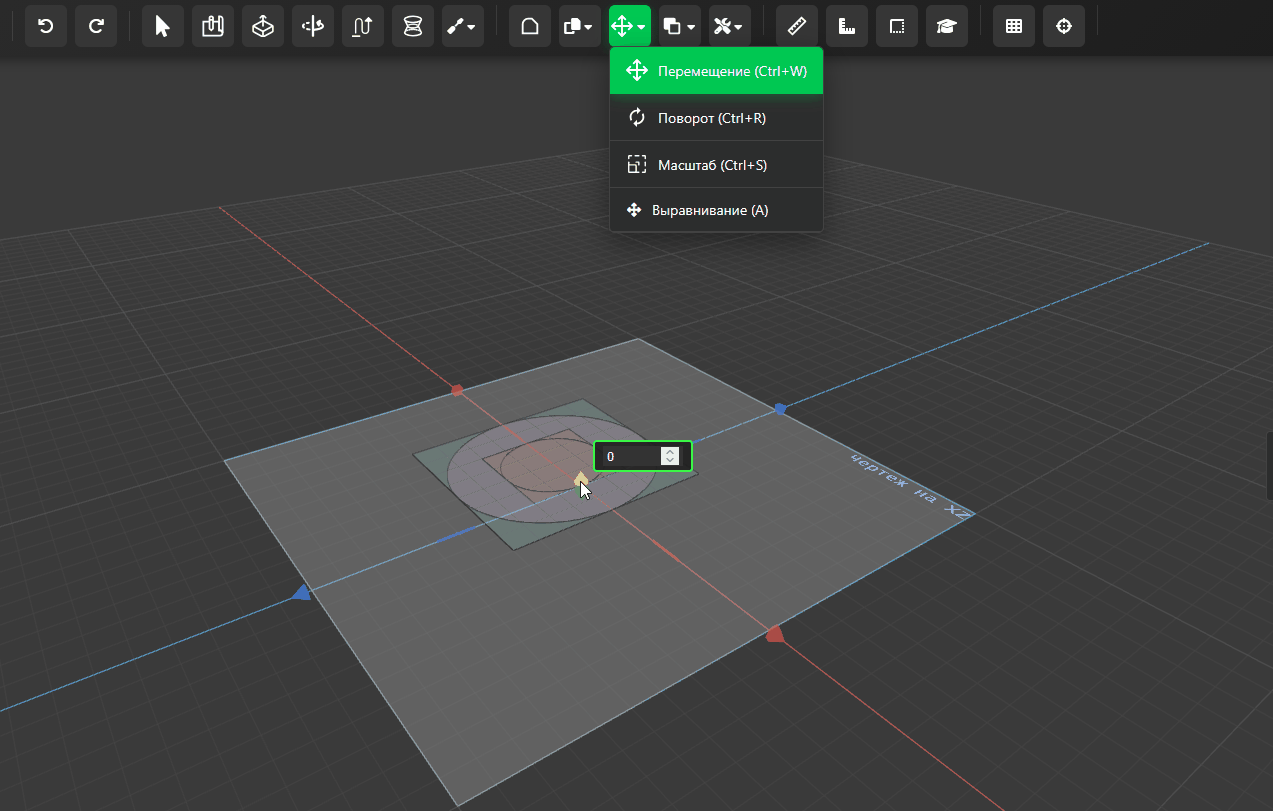

Вы можете построить несколько чертежей на одной плоскости, а далее раставить их в нужные положения при помощи инструментов транформации.

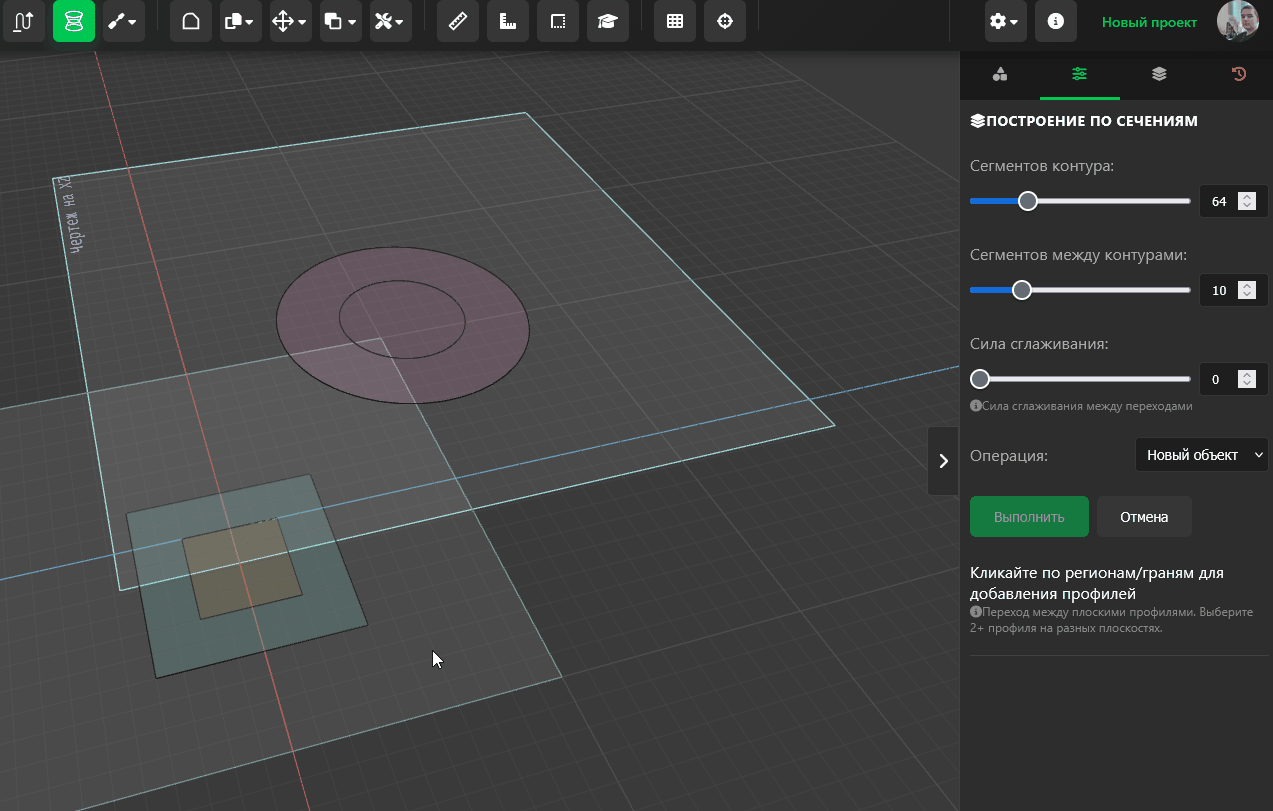

Для построения фигуры просто выделите нужные регионы.
Количество чертежей при построении не ограниченно.
Важно! Количество замкнутых контруров (внешних и отверстий) должно совпадать. Фигура не сможет построиться, если на одном сечении есть отвертсия, а на втором нет.

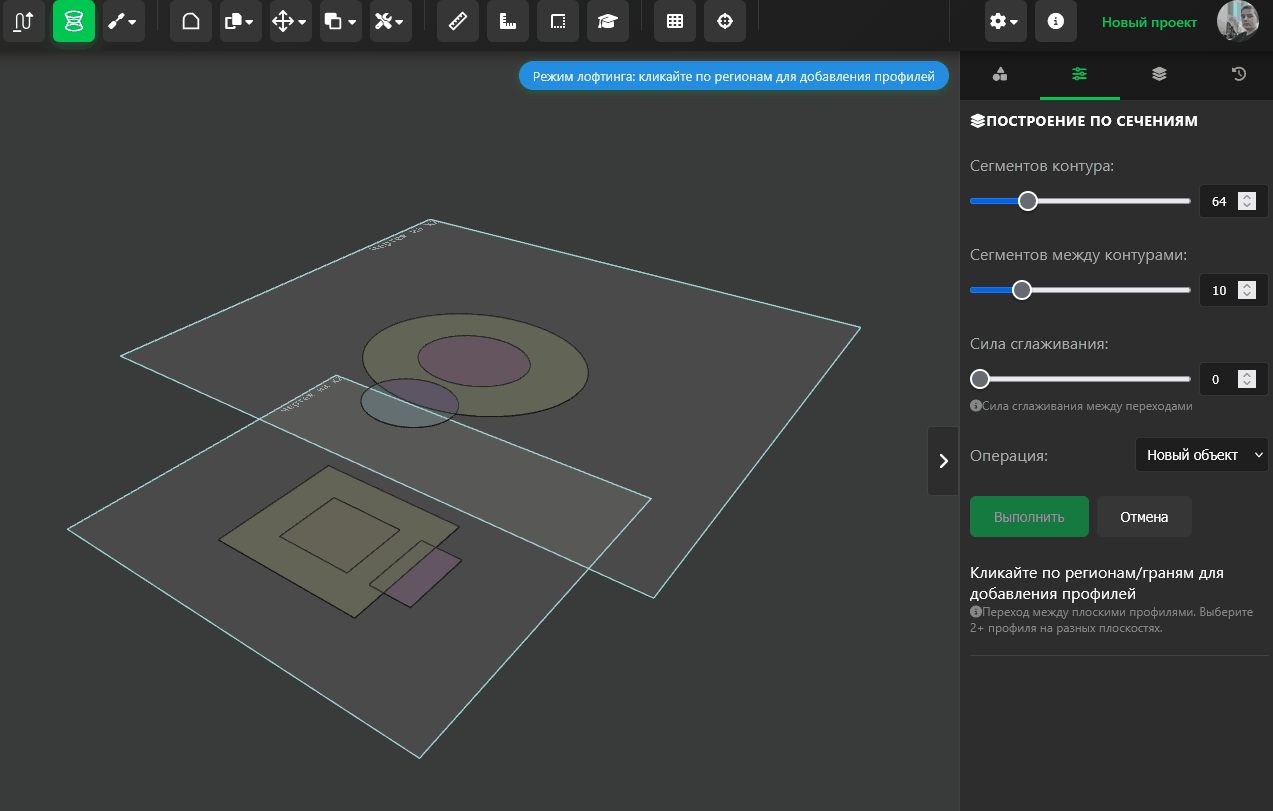

Можно строить и более сложные фигуры!
Количество регионов на каждом чертеже не ограничено.
При выборе нескольких областей на одном чертеже они автоматически соединяются в общий контур (как и в остальных инструментах).

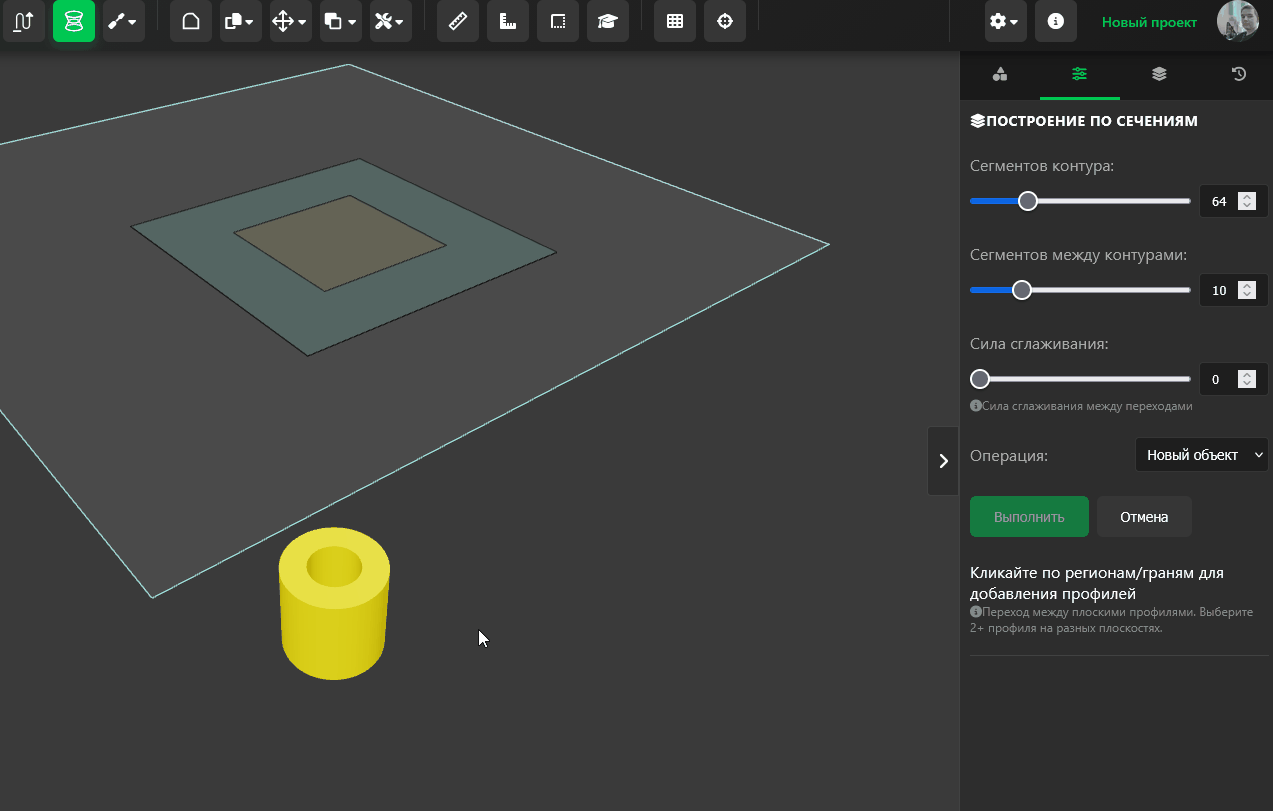

Можно соединять объекты с чертежами!

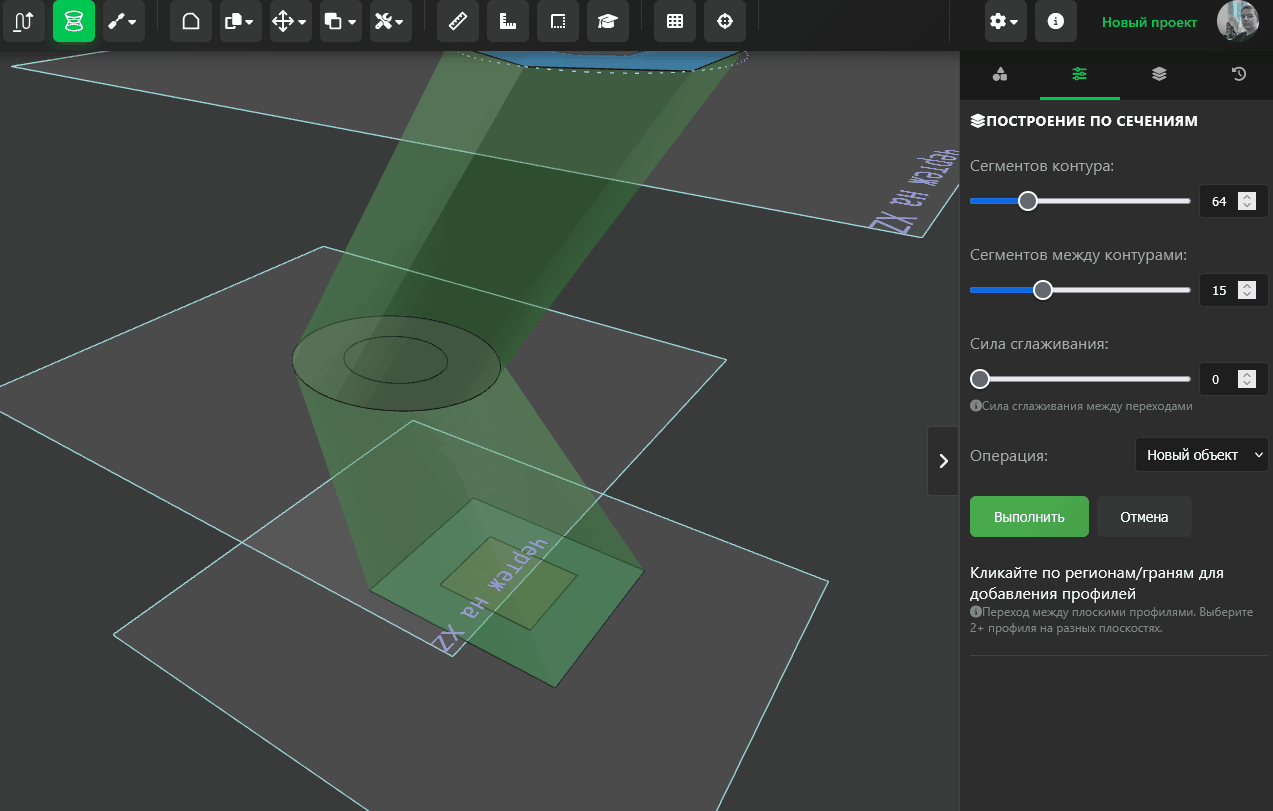

Описанные выше подходы можно комбинировать, при построении фигуры по граням объектов можно добавить сечение на чертеже и наоборот. Такой подход позволяет создать более сложные формы.
Настройки качества
При построении фигур можно изменить следующие параметры:
1. Сегментов контура - для построении фигуры все контуры разбиваются на одинаковое количество сегментов. Этим параметром можно задать требуемое количество. Чем больше сегментов, тем выше качество итоговой поверхности.
2. Сегментов между контурами - для повышения качества поверхности между соседними сечениями добавляются несколько дополнительных, с плавно изменяющейся формой. Количество дополнительных сечений задается этим параметром.
3. Сила сглаживания - если требуется плавная форма на изгибах, можно увеличить силу сглаживания. Форма становится более плавной (но угол поворота сечений при этом не меняется).
