Генератор резьбы
В КонтрКАД очень продвинутый параметрический генератор резьбы
Можно создать как внешнюю резьбу, так и внутреннюю. А также нарезать резьбу в отверстии или на цилиндре.

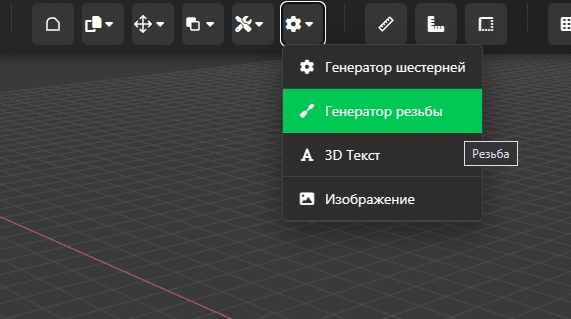

Для активации инструмента выберете его в панели меню (Вкладка «Генераторы»).

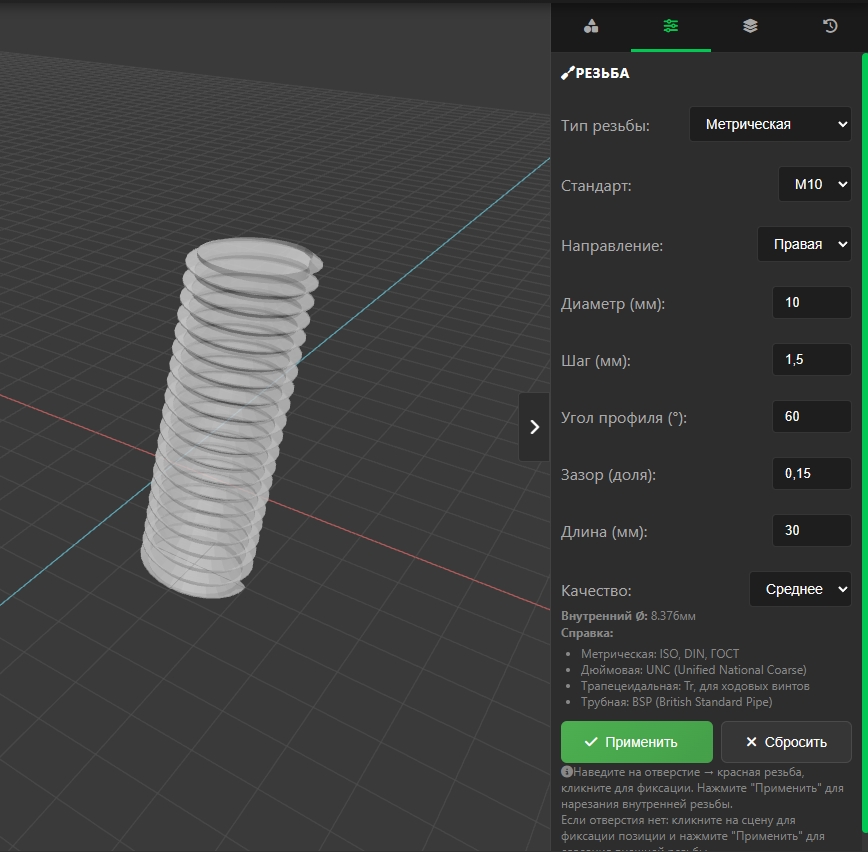

При активации инструмента генерируется резьба с параметрами по умолчанию
Предпросмотр перемещается за указателем. Для фиксации просто нажмите ПКМ в нужном месте.
Параметры применяются в реальном времени
При изменении параметров предпросмотр изменяется в реальном времени - можно изменить какой-либо параметр и сразу увидеть, за что он отвечает.

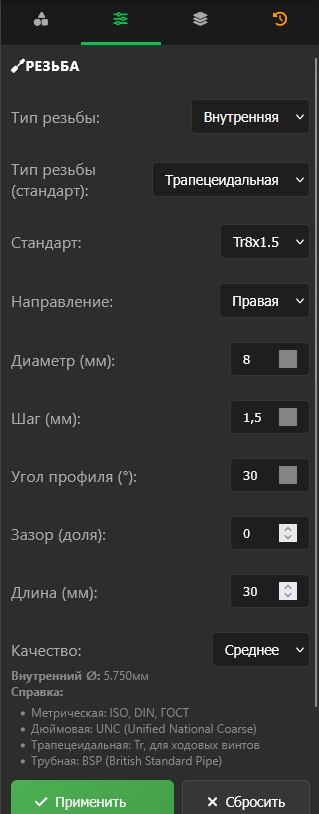

Диаметр, шаг и угол профиля устанавливаются автоматически под выбранный стандарт.
Изменить их можно только в типе резьбы «Произвольная».
Типы резьбы

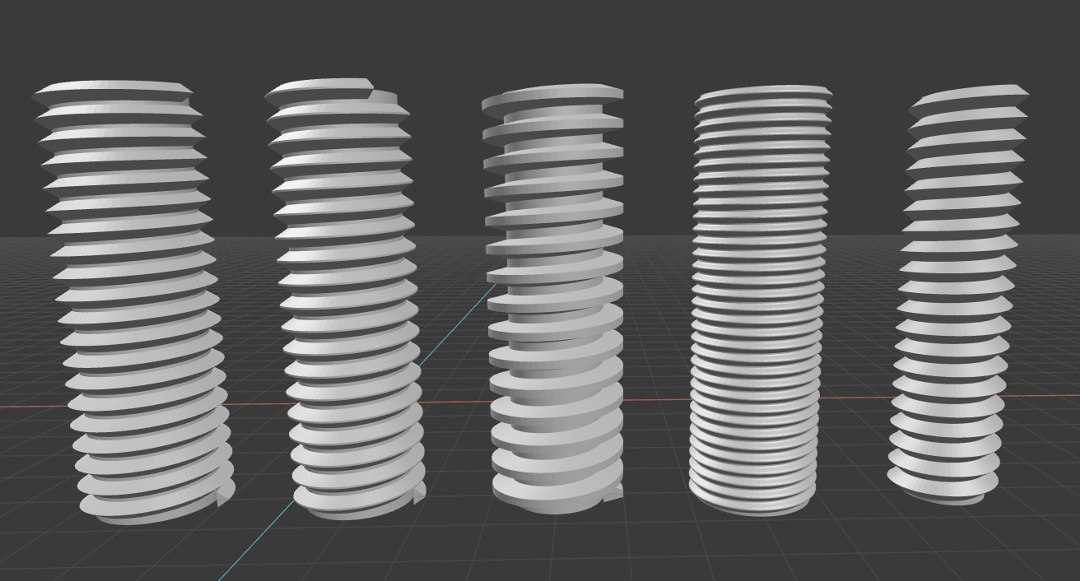

На выбор доступны пять видов резьбы:
- Метрическая (стандарт, от М3 до М24)
- Дюймовая (для импортных деталей)
- Трапецеидальная (для ходовых винтов)
- Трубная (цилиндрическая, для фитингов и труб)
- Произвольная (треугольный профиль, можно задать уникальные параметры)
Нарезание резьбы

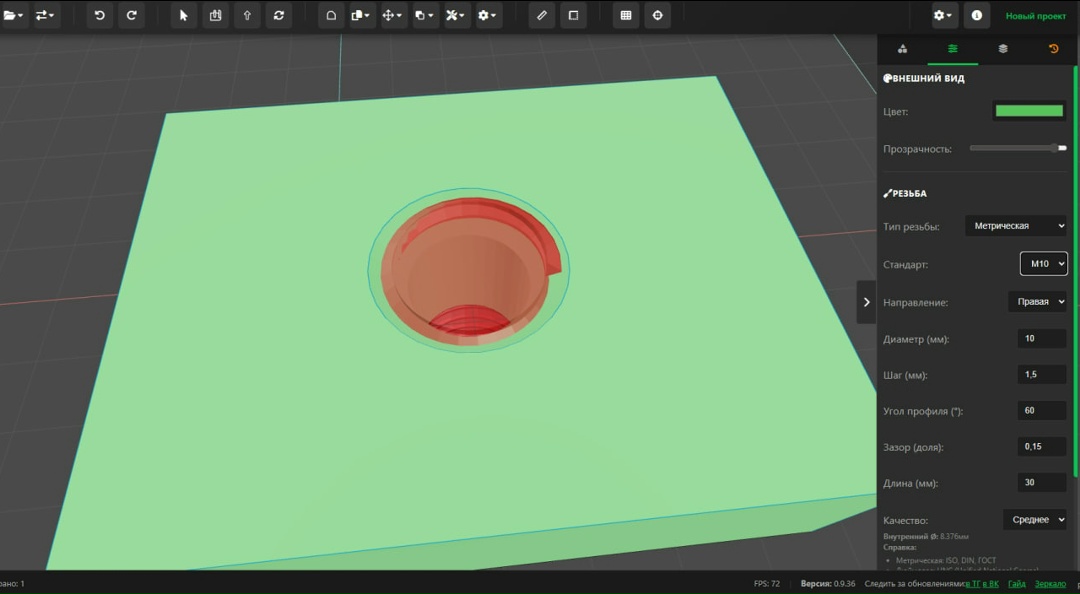

При наведении указателя на отверстие, предпросмотр «прилипает» к нему, и окрашивается в красный - включается режим нарезания резьбы.
Для фиксации нужно нажать ПКМ. Положение объекта не важно, инструмент сам выберет положение.

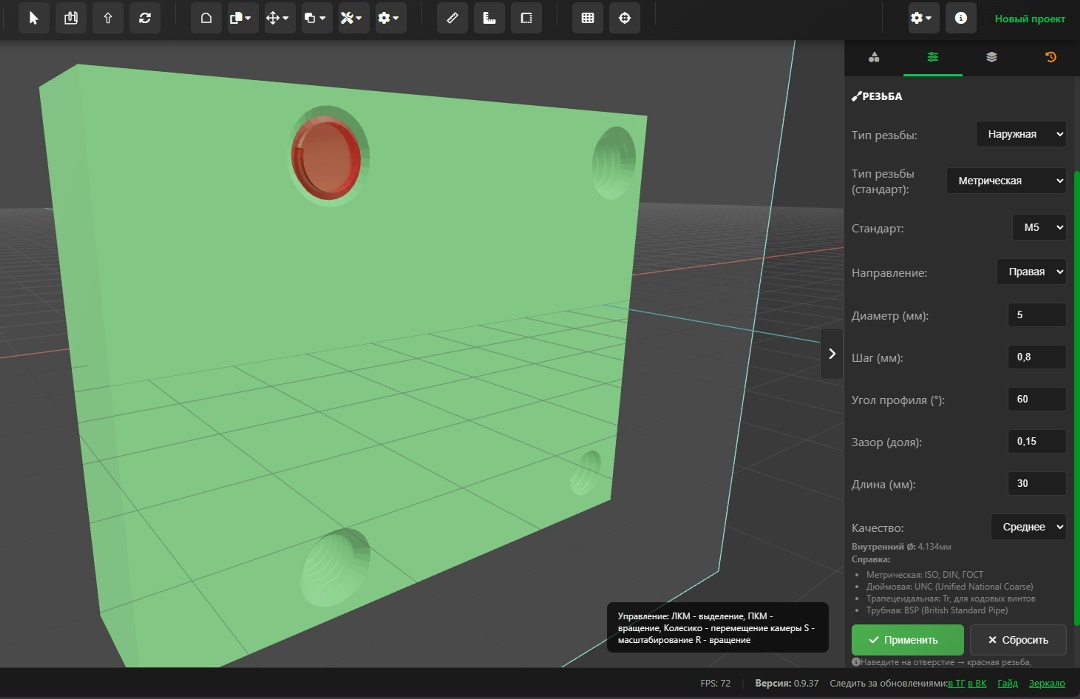

При нарезании резьбы на цилиндрической поверхности все аналогично. Наведите указатель на круглый торец детали, предпросмотр автоматически выберет тип резьбы (внутренняя/наружняя) и «прилипнет» к детали.
Обратите внимние! Нарезание резьбы - очень тяжелая операция, и может выполняться долго.
Лучше выполнять эту операцию последней.

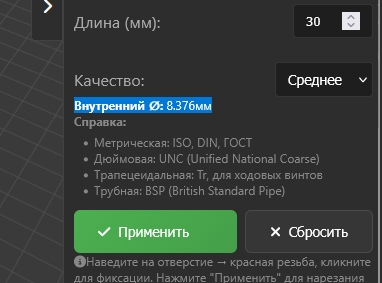

Чтобы резьба могла быть правильно нарезана, диаметр исходного отверстия должен быть меньше или равен внутреннему диаметру резьбы (отображается в UI).
