Фаска / Скругление / Скос
Многофункциональный инструмент.

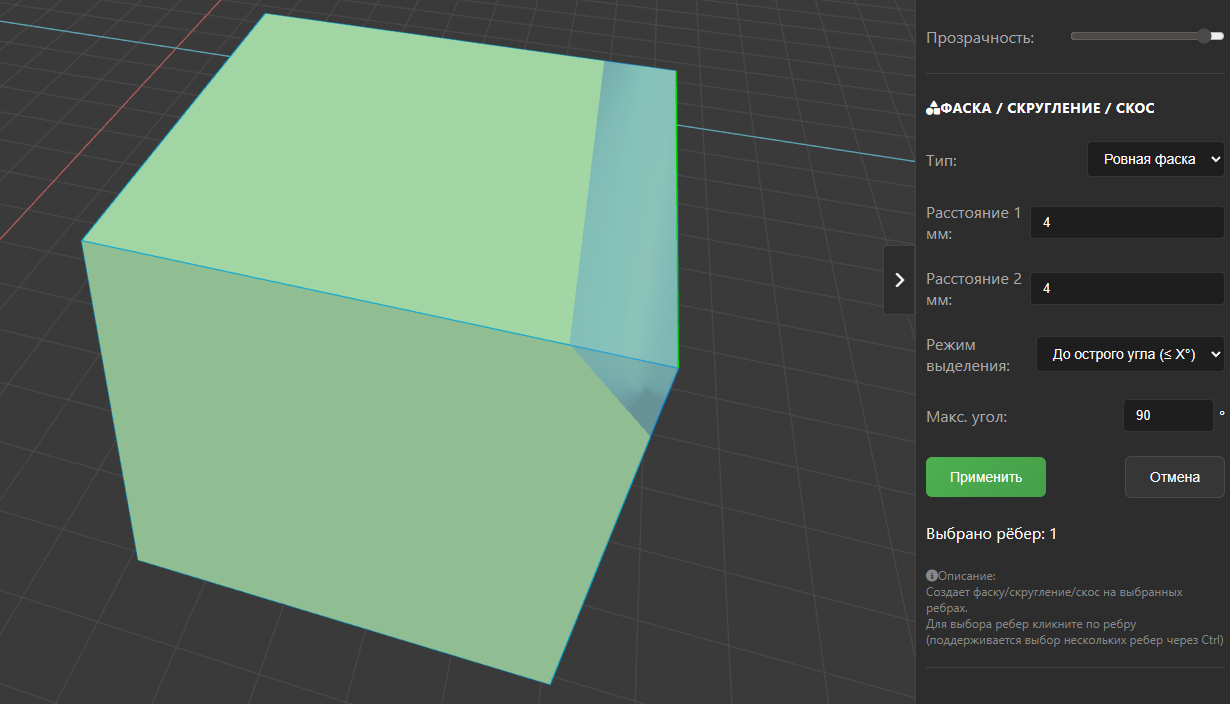

Позволяет создать фаску, скругление или скос на выбранных ребрах.
Для выбора ребер кликните по ребру (поддерживается выбор нескольких ребер через Ctrl+ЛКМ).
Выбор ребер
Одно ребро
Позволяет выделить одно ребро ближайшее к месту клика.
Поддерживается выбор нескольких ребер с зажатой клавишей Ctrl (или Shift).

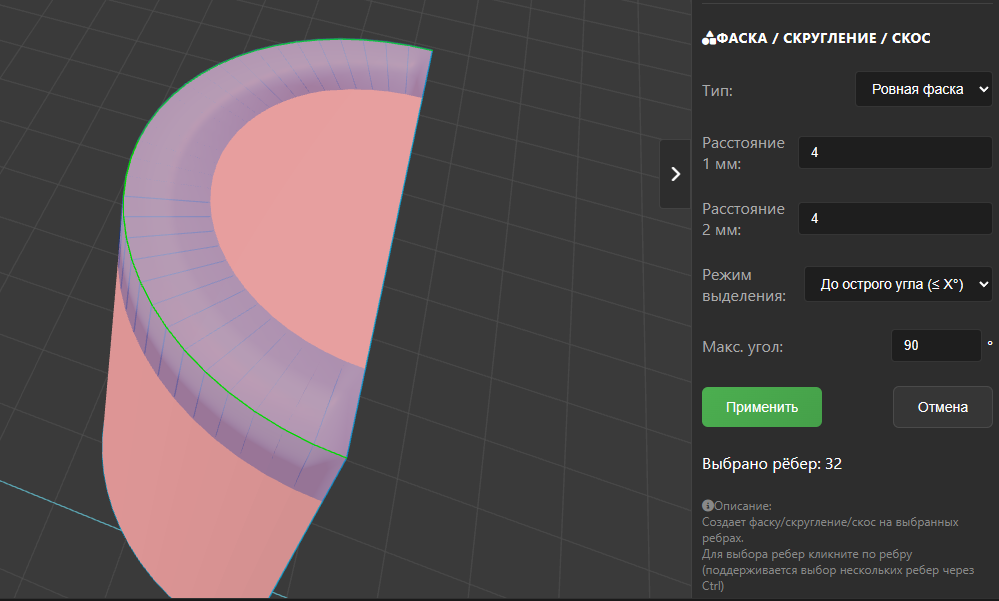

До острого угла
Позволяет выделить цепочку ребер грани, начиная от ближайшего к месту клика до первого встреченного острого угла (значение угла можно указать).
Поддерживается выбор нескольких ребер с зажатой клавишей Ctrl (или Shift).
Вся грань
Позволяет выделить замкнутую цепочку ребер грани, начиная от ближайшего к месту клика.
Поддерживается выбор нескольких ребер с зажатой клавишей Ctrl (или Shift).
Расстояния
Асимметричная фаска
Для того, чтобы сделать асимметричную фаску/скругление, достаточно просто указать разные расстояния.
Отрицательные расстояния
Инструмент поддерживает не только вычитание, но и добавление!
Для того, чтобы развернуть фаску/скругление, просто укажите отрицательное расстояние. В этом случае ребро не срежется, а увеличится.
Можно указать оба расстояния отрицательными.
Режимы

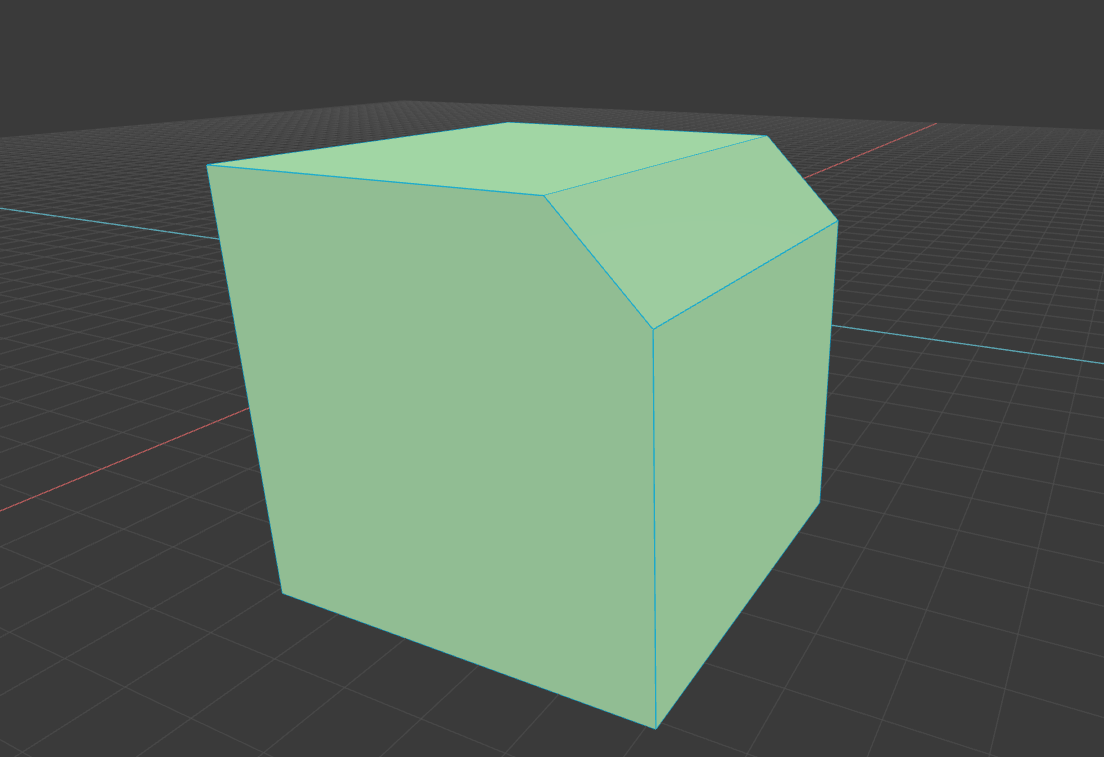

Фаска
Делает ровную фаску (скошенный угол) на выделенных ребрах.

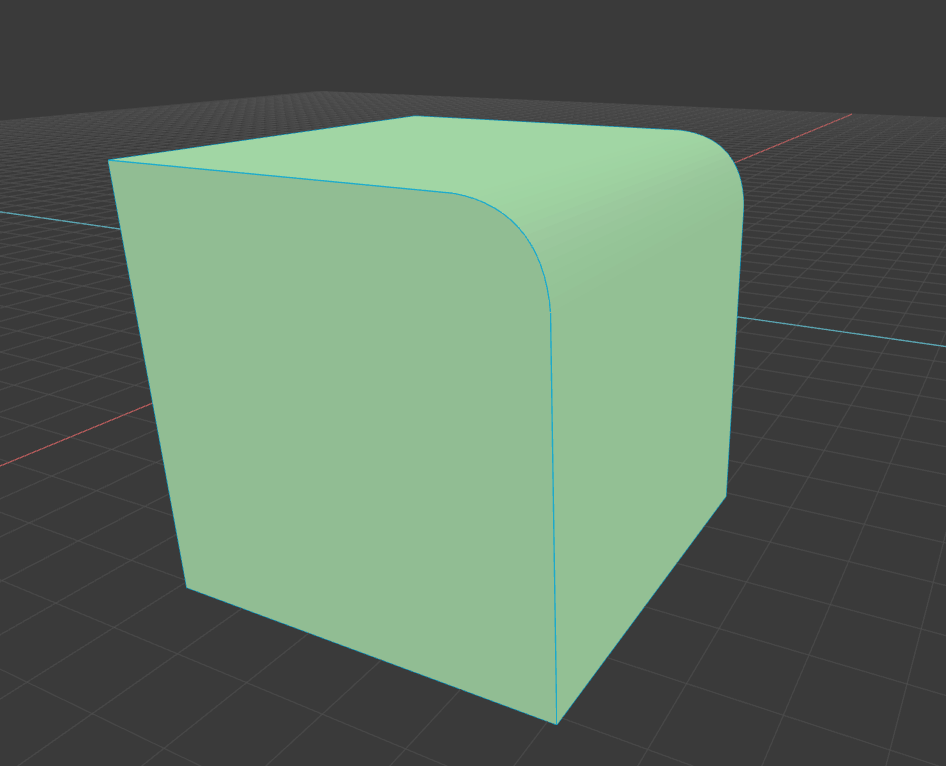

Скругление
Делает скругление (скругленный угол) на выделенных ребрах.
Можно указать количество сегментов скругления.
Важно! На данный момент плохо поддерживает многогранные углы!

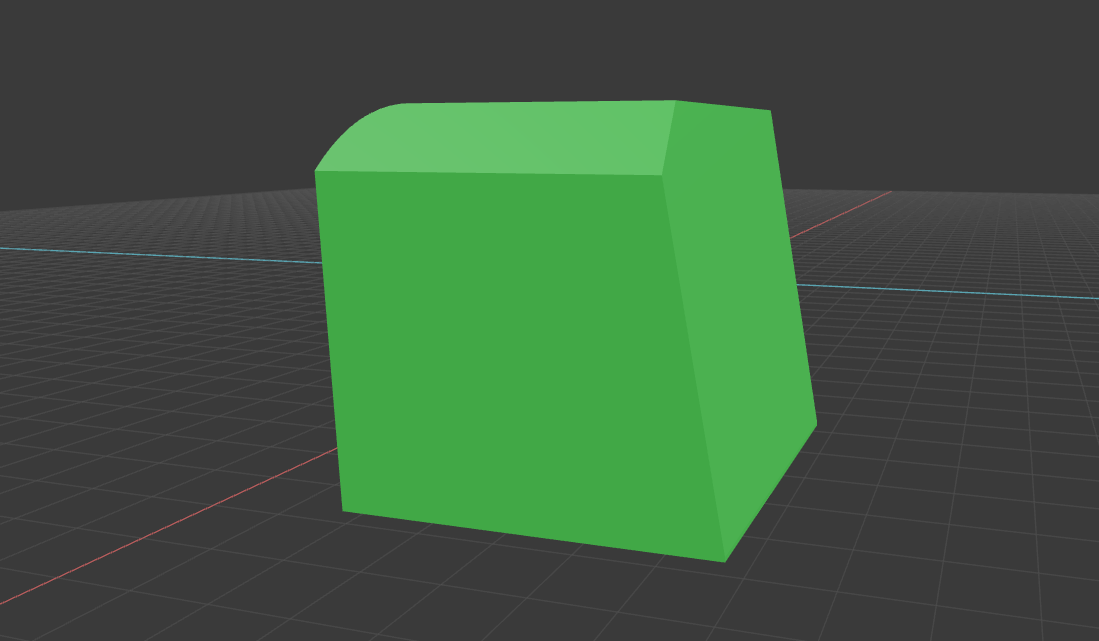

Скос
Для того, чтобы сделать ровный или скругленный скос, просто укажите одно из расстояний равным высоте объекта.

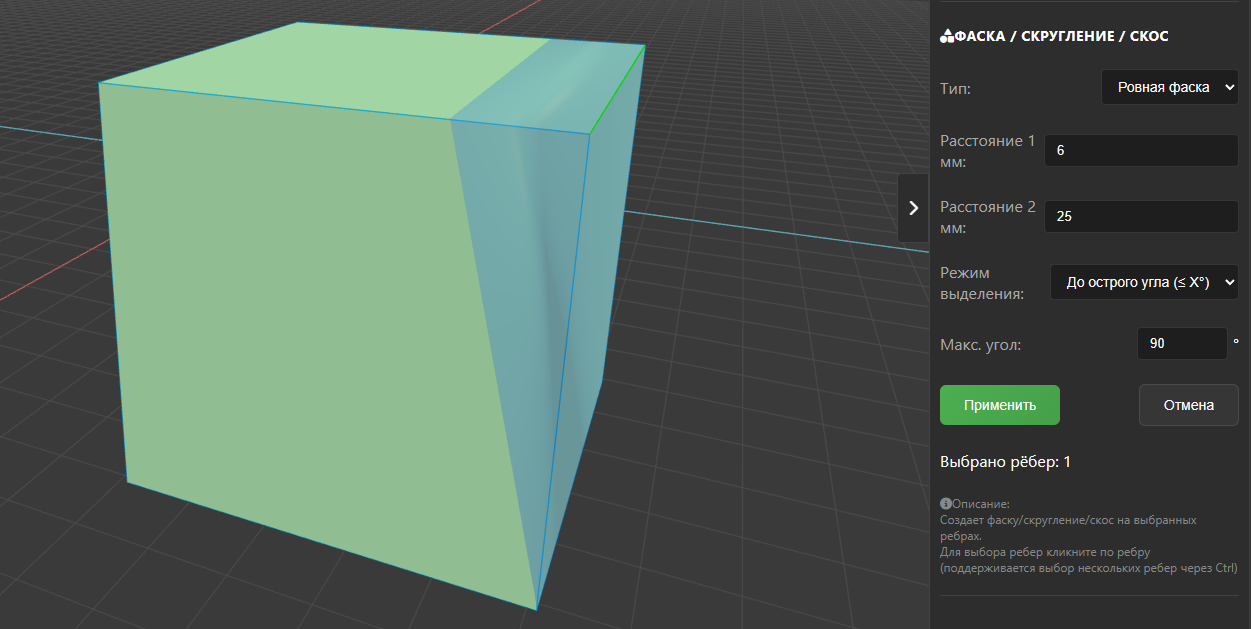

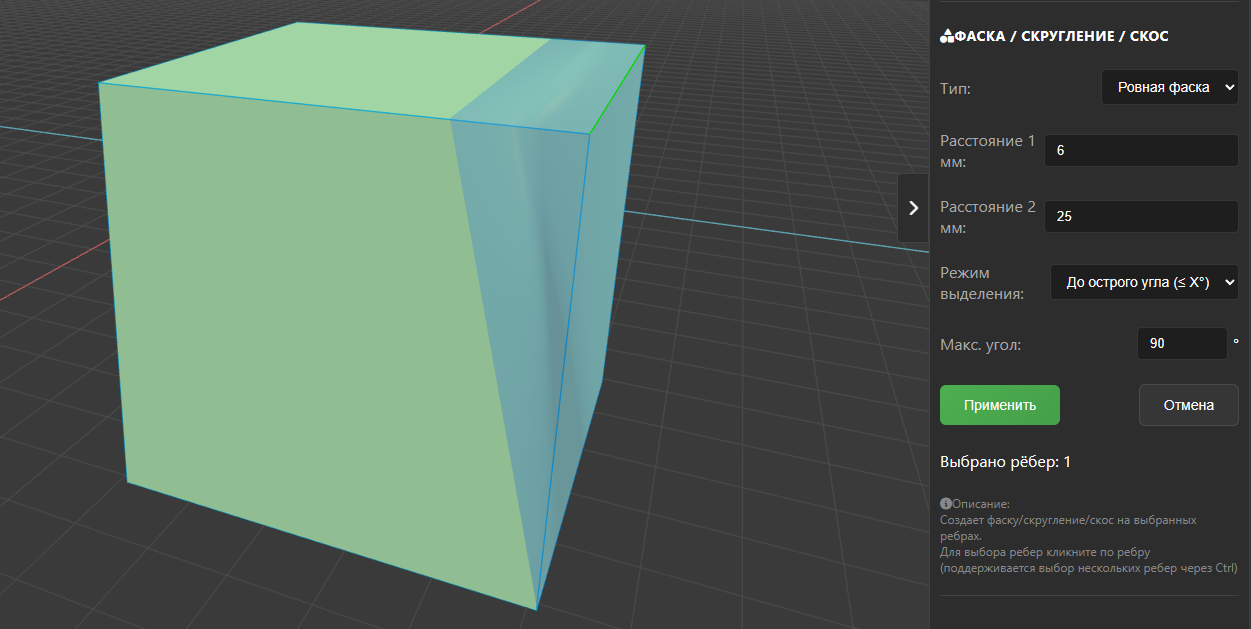

На примере куб высотой 25 мм и одно из расстояний фаски 25 мм.
